Chers collectionneurs,

voici le nouveau modèle PSM de la 59 59121 "Road version".

Toujours réalisée au 1/8e et de création originale, chaque pièce et accessoire reste unique et issus de nos ateliers en France.

Bonne lecture !!

Longerons de châssis - Maillechort 0.5mm

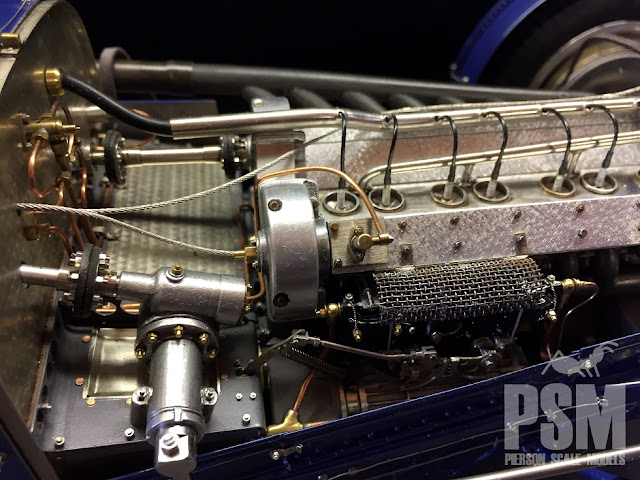

Montage du bloc moteur en cours

Détail du compresseur

Montage des carburateurs sur les compresseurs

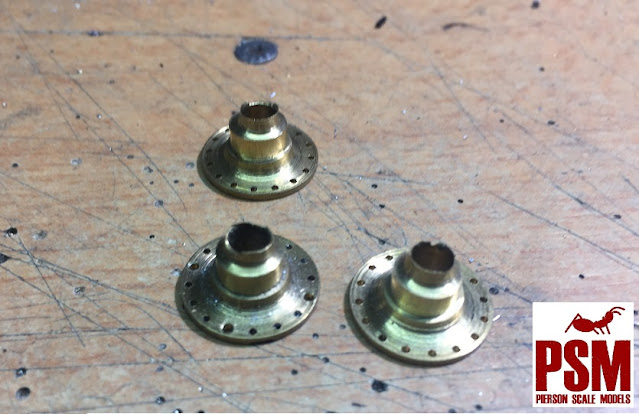

Fabrication des trompettes arrières - Flasques de montage

Ajout de la partie cylindrique

Rhodiage des trompettes

Montage des sous-ensembles de suspension arrière après rhodiage

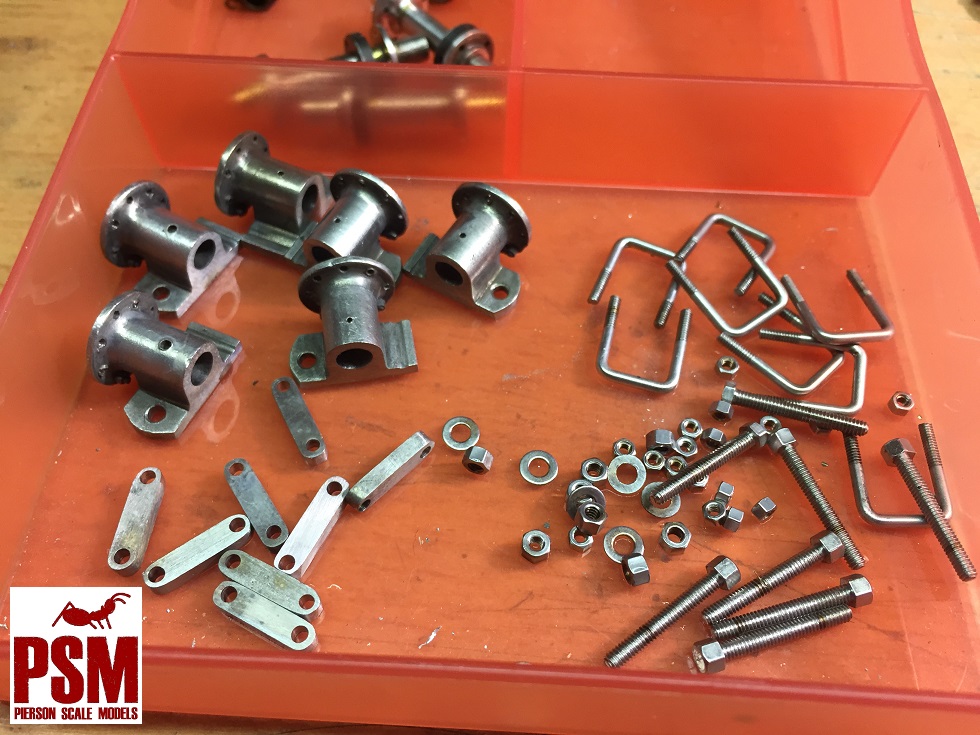

Composition d'un sous ensemble de suspension

Idem sur suspensions avant

Montage des trompettes sur les flasques aluminium

Fabrication des moyeux de roues

Fabrication des biellettes pour excentriques de mâchoires de frein

Sous ensembles de pivots de fusées avant, équipés de leur biellettes de direction

Trains avant complets

Roues - Flasques aluminium principales embouties avec moyeu rapporté

Avant - Après polissage

Rayonnage ( maillechort 0.3mm)

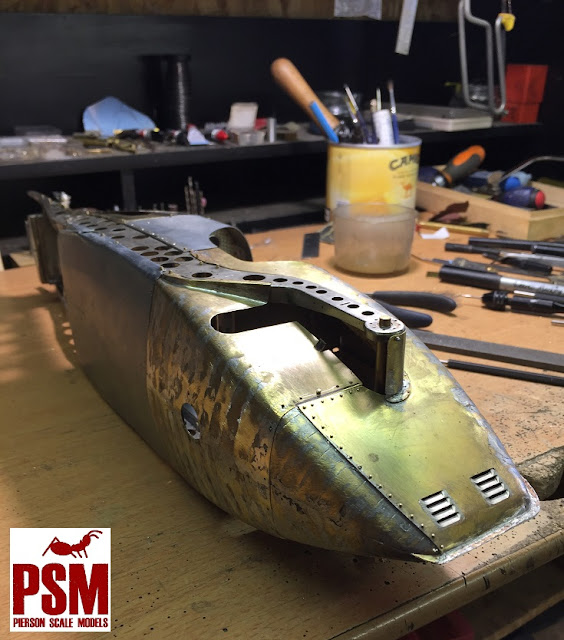

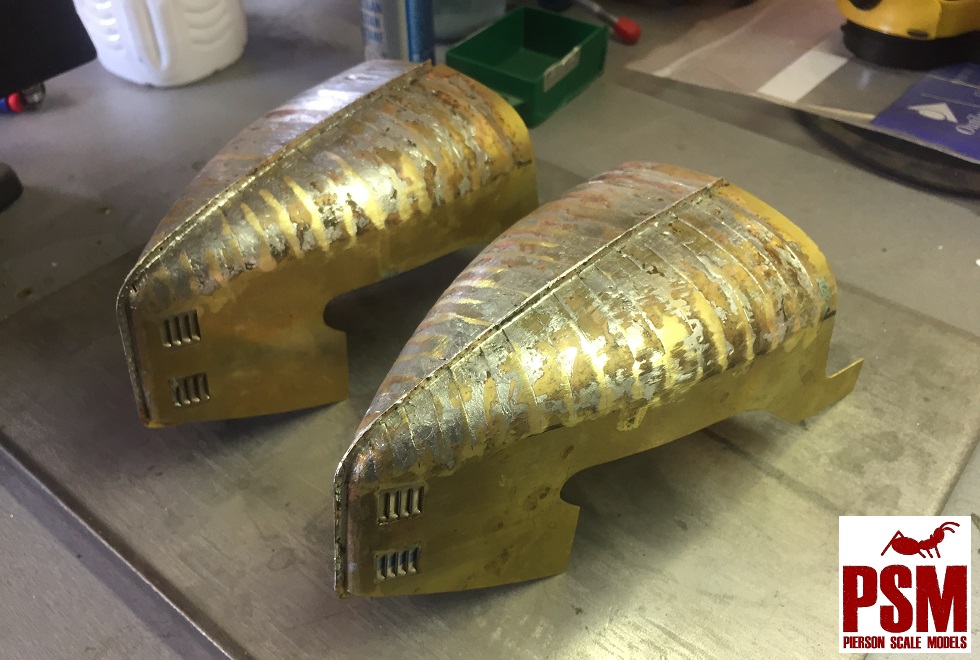

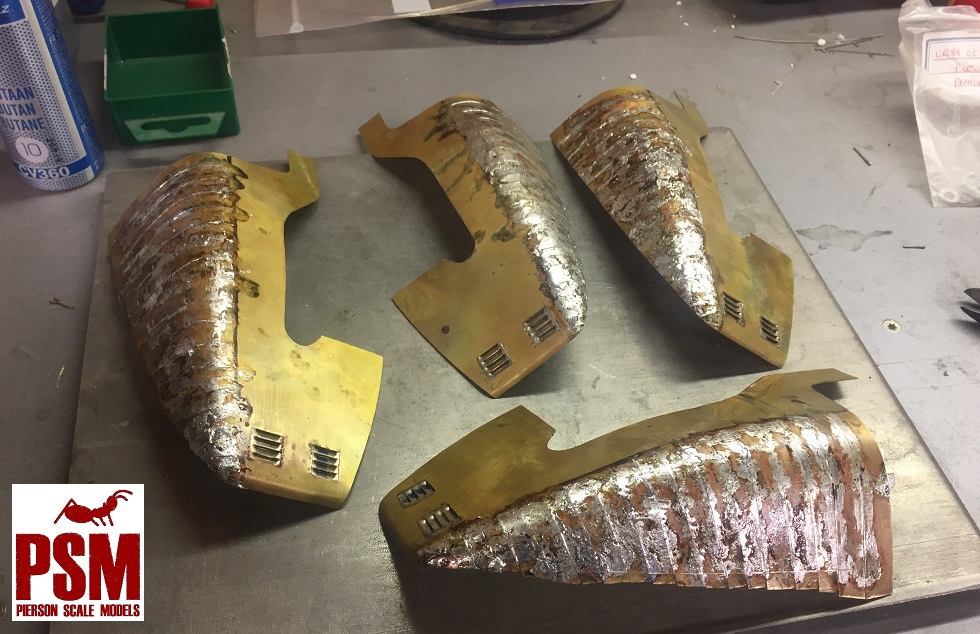

Découpe des flancs de la pointe arrière - Laiton 0,5mm

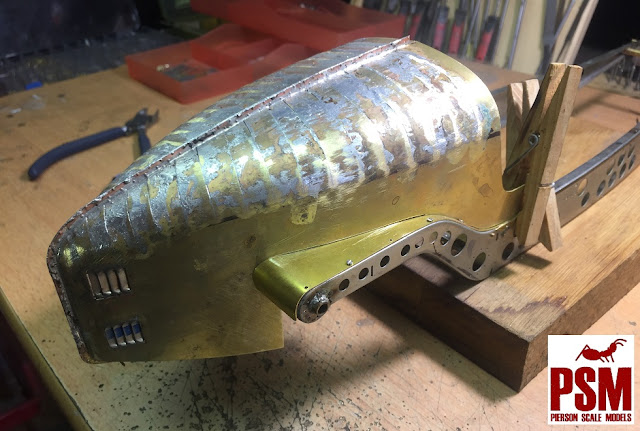

Formage sur gabarit et soudure étainAssemblage des deux demi coquilles sur arrête centralePréparation des retours sur châssisMise en place avant soudage

Même type de fabrication pour la partie inférieure

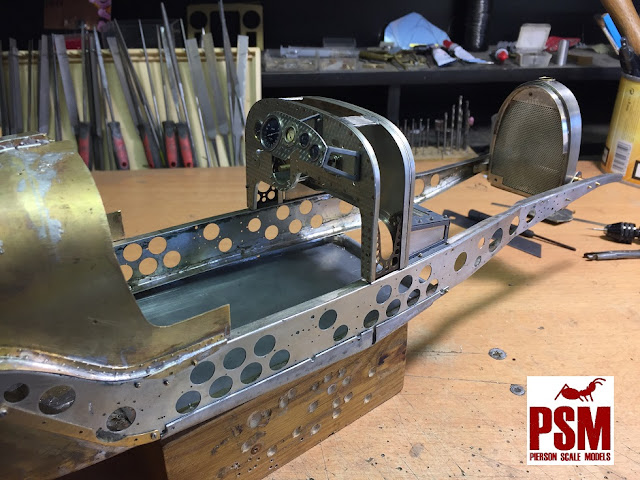

Préparation du sous bassement/ plancher

Vérification avec le bloc moteur et embrayage

Travaux sur la calandre

Découpe de la carrosserie habitacleFormage

Coté bas moteur gauchedécoupes pour échappement

idem coté droitCharnières de capot rivetéesFormage des demi capots

Ajustage avec les tôles sur châssisTrappe de visite carburateursDécoupe pointe arrière, la partie sera rivetées à la partie supérieure

Fabrication du saut de ventMise en placeVérification de la courbure avec le volant

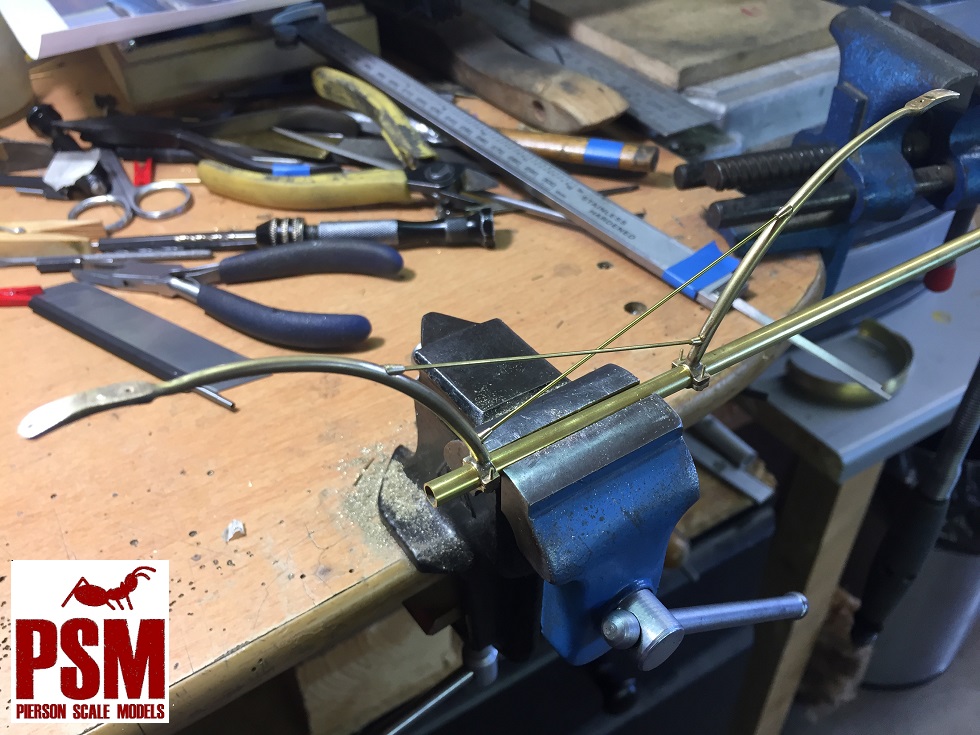

Armatures de pare brise (carré de 2x2mm rainuré)

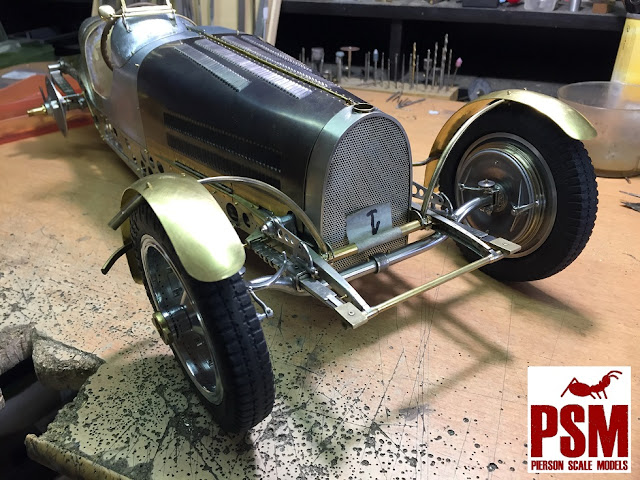

Avec le rétro additionnelTraverse avantPré-montage

Toles de protection de chaque cotés de la calandreEtude des supports de garde boue

Mise en forme des garde boue

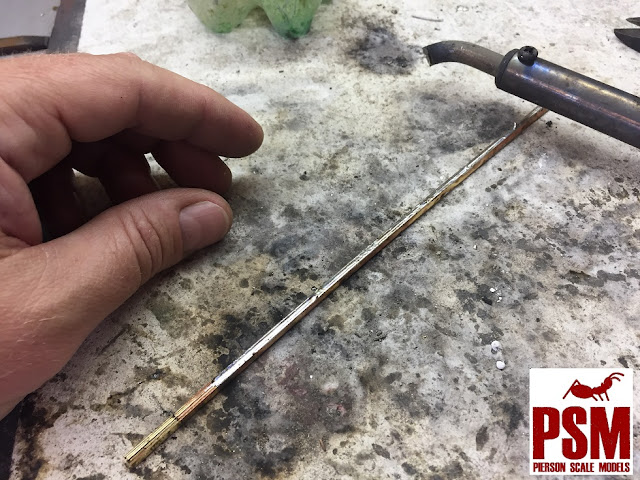

Exemple de phase complète de réalisation d'un détail - les nervures de garde boue1- Soudage ensemble de tôles pour formage2-Ponçage

3-Pointage à la fraiseuse

4-Roulage aux dimensions des garde boue

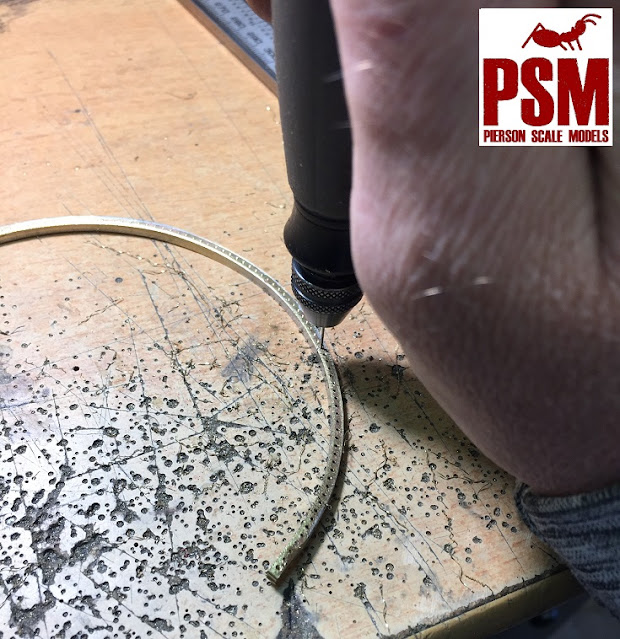

5-Perçage 0.6mm

6-Désoudage

7- Positionnement sur garde boue pour soudage

8-pointage

9-Soudage sur toute la longueur

10- Brossage

Il restera le montage des rivets...

Montage des rivets

Détail du support avant des garde boue

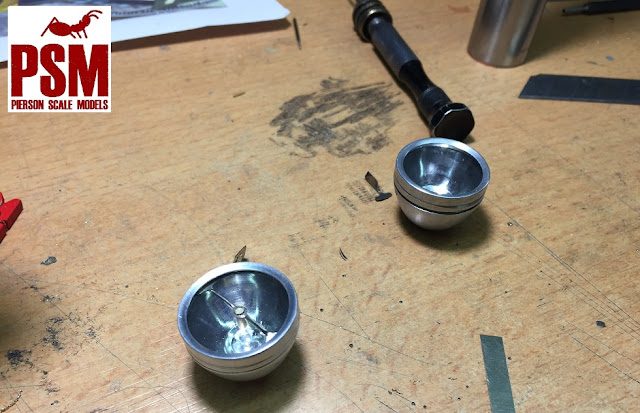

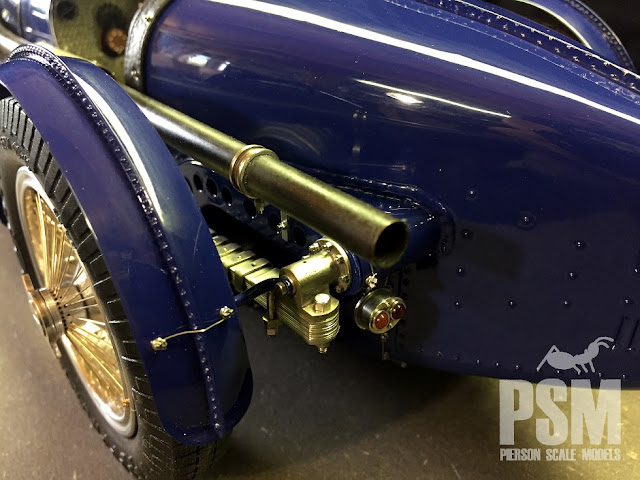

Fabrication des feux arrièresPot échappement

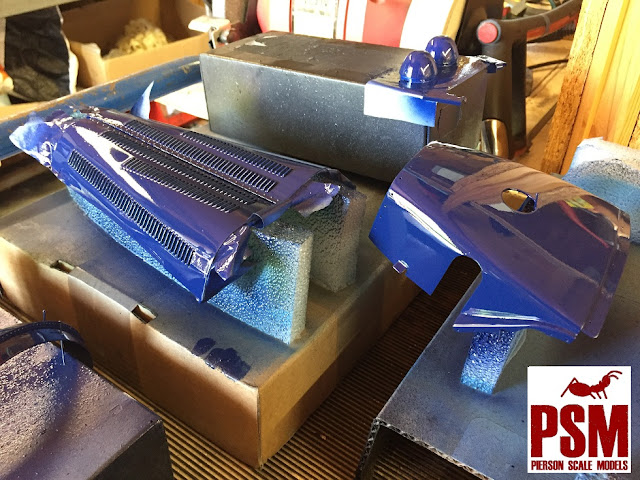

Premières phases de peinture - Aprêt

Ponçage grossier à la lumière rasante

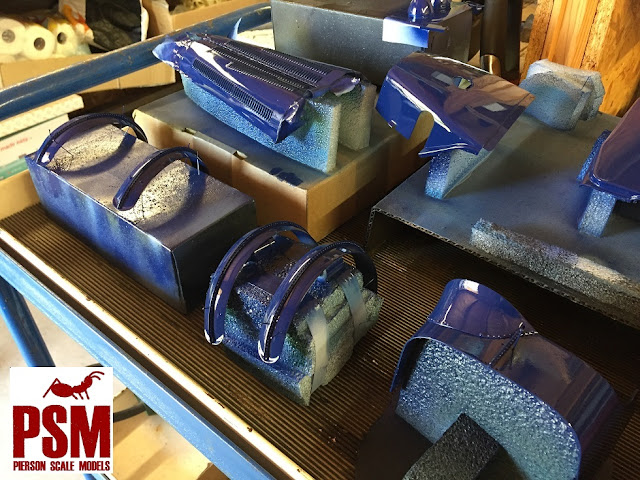

Première couche de couleurPuis deuxième poncage... pour éviter les poussières...

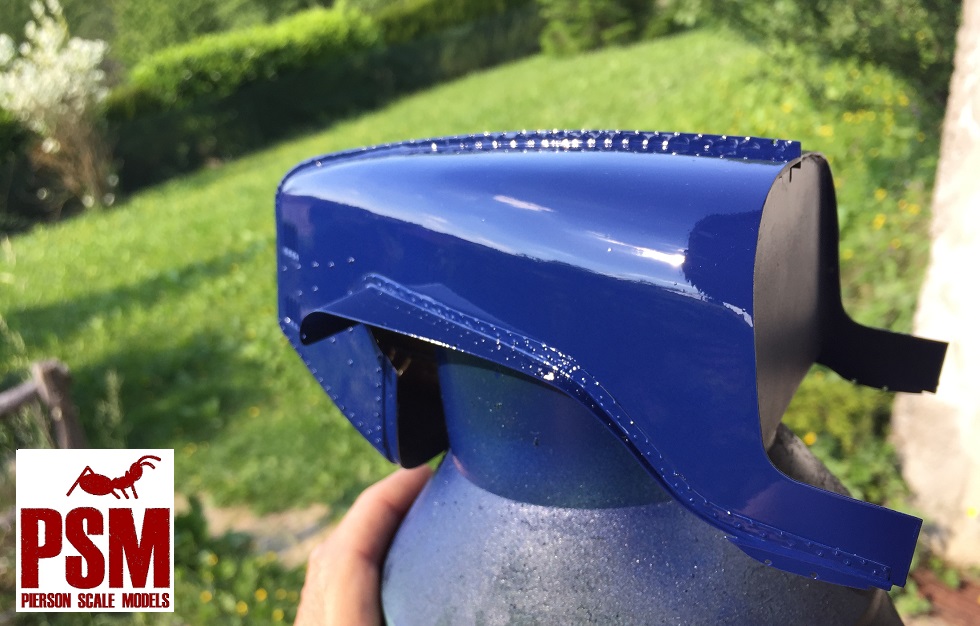

Deuxième couche de couleur

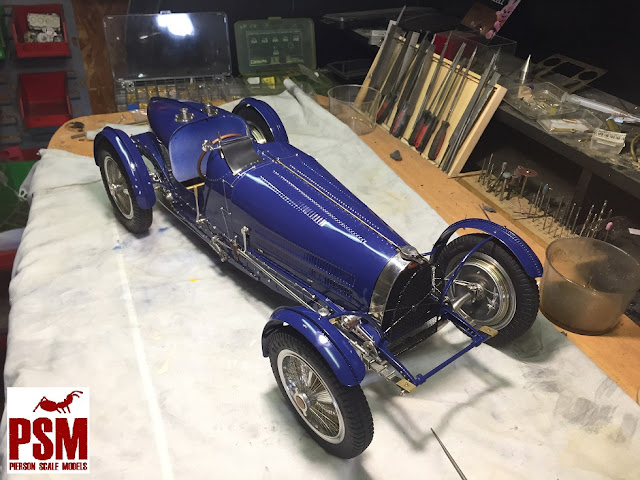

Début du montage finalEnsemble boite de vitesse prêt à être installéPoncage fin à l'eau, puis polissage avant lustrageMécanisme de suspensions/ amortisseur

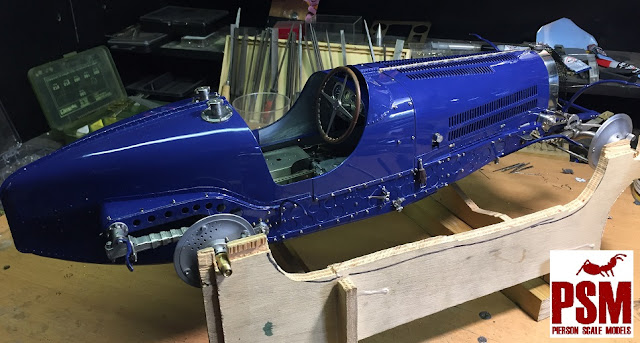

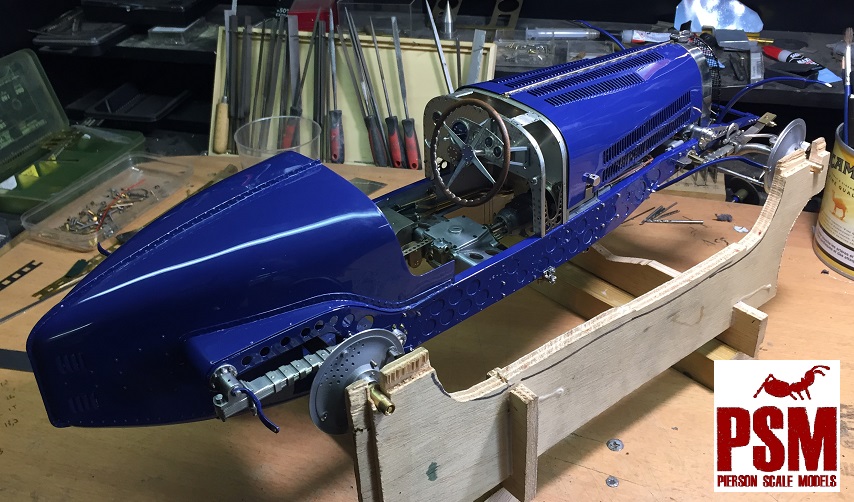

Installation de la pointe arrière

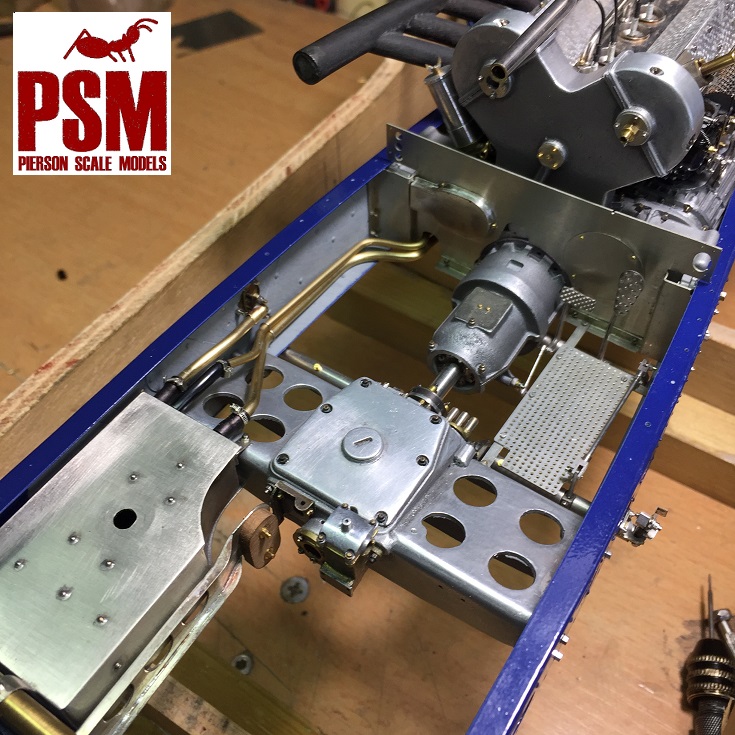

Ensemble pédaliersInstallation réservoir huile avec durites rigides vers moteur
